در دنیای مهندسی عمران، بارهای وارد بر سازه، اصلیترین عاملی هستند که طرح مهندسی یک ساختمان را شکل میدهند. هر سازهای در طول عمر بهرهبرداری خود تحت تأثیر بارهایی قرار میگیرد که میتوانند از منابع داخلی مانند وزن خود سازه، و یا از نیروهای خارجی مانند باد و زلزله ناشی شوند. مهندسان برای طراحی ایمن و پایدار سازه باید شناخت دقیقی از این بارها داشته باشند.

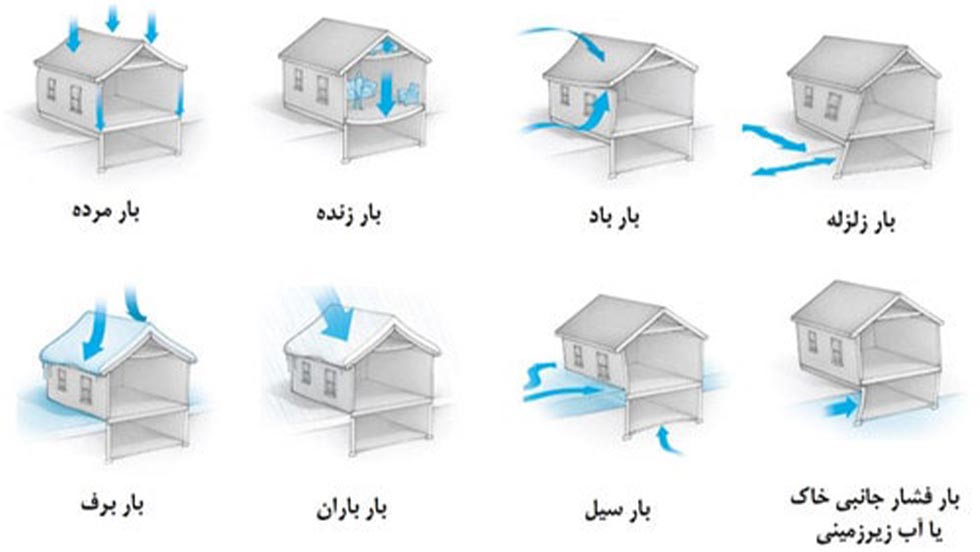

بارهای وارد بر سازه معمولاً به دو گروه اصلی تقسیم میشوند: بارهای ثقلی(Gravitational Loads) و بارهای جانبی (Lateral Loads). هر کدام از این دو نوع بار ویژگیهای خاص خود را دارند. تفاوت در جهت اثرگذاری، منبع تولید، نحوه توزیع نیرو در سازه، رفتار اعضا در برابر آنها، و روش تحلیل و طراحی از جمله مواردی هستند که باعث شده بررسی و مقایسه این دو گروه بار برای مهندسان بسیار اهمیت داشته باشد.
تعریف و بررسی بارهای ثقلی
بارهای ثقلی، بارهایی هستند که در راستای عمودی و در جهت جاذبه زمین بر سازه وارد میشوند. این نوع بار، شایعترین و ابتداییترین باری است که هر سازهای باید بتواند آن را تحمل کند. مهمترین ویژگی این نوع بار آن است که معمولاً بهصورت دائمی یا در بازههای زمانی مشخص وارد میشود و رفتار سازه در برابر آن قابل پیشبینی و عمدتاً خطی است.
بارهای ثقلی به دو دسته اصلی تقسیم میشوند: بار مرده و بار زنده.
بار مرده شامل وزن تمام اجزای ثابت سازه است. یعنی اجزایی که پس از تکمیل پروژه دیگر جابهجا یا حذف نمیشوند. این شامل وزن خود اسکلت سازه (تیر، ستون، دیوارها، سقف و ...)، کفسازیها، دیوارچینی، تأسیسات ثابت، سقف کاذب، نمای خارجی و سایر اجزای دائم ساختمان است. بار مرده با دقت بالا محاسبه میشود، زیرا تغییرات آن در طول زمان ناچیز است و بهنوعی یک مقدار قطعی محسوب میشود.
بار زنده در مقابل، شامل اجزای متحرک یا متغیر است. مانند حضور افراد در ساختمان، جابهجایی مبلمان، وسایل نقلیه در پارکینگ، ماشینآلات در سولههای صنعتی و حتی برف روی بام در برخی شرایط خاص. بر خلاف بار مرده، بار زنده وابسته به نوع کاربری ساختمان بوده و مقدار آن توسط آییننامه تعیین میشود. برای مثال، بار زنده ساختمان مسکونی با ساختمان تجاری، یا کلاس درس با سالن همایش متفاوت است.
ویژگی کلیدی بارهای ثقلی این است که بهصورت عمودی به پایین وارد میشوند و مستقیماً از طریق سقفها به تیرها، سپس به ستونها و در نهایت به پی منتقل میگردند. تحلیل آنها معمولاً سادهتر بوده و در بسیاری از موارد با تحلیلهای استاتیکی قابل کنترل هستند.
تعریف و بررسی بارهای جانبی
در مقابل بارهای ثقلی، بارهای جانبی قرار دارند که در راستای افقی یا مورب به سازه وارد میشوند. این بارها ناشی از نیروهایی مانند باد، زلزله، انفجار، فشار خاک و آب، امواج در سازههای دریایی و سایر شرایط خاص هستند. برخلاف بارهای ثقلی که تقریباً همیشه حضور دارند، بارهای جانبی ممکن است ناگهانی، کوتاهمدت و بسیار شدید باشند. همین ویژگی آنها را به یکی از چالشبرانگیزترین عوامل در طراحی سازه تبدیل میکند.
بار باد یکی از رایجترین بارهای جانبی است و از تماس جریان هوا با سطوح خارجی ساختمان ایجاد میشود. شدت و توزیع این بار بستگی به سرعت باد در منطقه، ارتفاع سازه، شکل هندسی آن، بازشوها و موانع اطراف دارد. برای مثال، در یک ساختمان بلندمرتبه، بار باد ممکن است بهصورت مکش از پشت، و فشار از جلو عمل کند. همین ترکیب فشار و مکش میتواند نیروهای پیچشی نیز به سازه وارد کند. در بسیاری از نقاط ایران، خصوصاً مناطق صاف و بیمانع مانند دشتها یا حومه شهرها، بار باد باید با دقت بیشتری بررسی شود.
بار زلزله، پیچیدهترین نوع بار جانبی است. این بار از شتابهای افقی زمین ناشی میشود که در هنگام زلزله از طریق فونداسیون به سازه منتقل شده و نیروهای اینرسی در سازه ایجاد میکند. این نیروها متناسب با جرم سازه، شکل هندسی، سختی اجزا، موقعیت مرکز جرم و مرکز سختی، ارتفاع ساختمان و ویژگیهای خاک زیر پی تغییر میکنند. بار زلزله معمولاً ماهیت دینامیکی دارد، یعنی در تحلیل آن باید رفتار وابسته به زمان، تغییر مکان، و سرعت و شتاب لحاظ شود. به همین دلیل، تحلیل این بار به روشهای پیشرفتهای مانند تحلیل طیفی، تحلیل مودال یا تحلیل تاریخچه زمانی نیاز دارد.
در سازههایی که در مناطق زلزلهخیز قرار دارند یا ارتفاع زیاد دارند، بارهای جانبی بهویژه زلزله، ممکن است مهمترین عامل تعیینکننده در طراحی باشند. عدم طراحی مناسب در برابر این نیروها میتواند منجر به پدیدههایی مانند واژگونی، پیچش، رانش طبقه، ترکهای برشی، کمانش موضعی و حتی فروپاشی کامل سازه شود.
تفاوتهای کلیدی میان بار ثقلی و بار جانبی
تفاوت اول در جهت اثر آنهاست. بارهای ثقلی در راستای عمود بر زمین و به سمت پایین وارد میشوند، در حالیکه بارهای جانبی بهصورت افقی یا مورب وارد میشوند و نیروهای برشی و خمشی غیرمنتظرهای ایجاد میکنند.
دومین تفاوت در منشأ آنهاست. بارهای ثقلی عمدتاً ناشی از وزن خود سازه و عملکرد روزمره آن هستند، در حالیکه بارهای جانبی معمولاً محصول پدیدههای طبیعی مانند باد، زلزله، یا فشار خاک هستند.
تفاوت سوم در نحوه انتقال آنها در سازه است. بارهای ثقلی از طریق اعضای عمودی مانند ستونها به زمین منتقل میشوند. ولی بارهای جانبی نیازمند سیستمهای ویژهای برای مقاومت و انتقال نیرو هستند؛ از جمله دیوارهای برشی، قابهای خمشی، یا سیستمهای مهاربندی مانند بادبند.
چهارمین تفاوت در رفتار سازه در برابر آنهاست. رفتار سازه در برابر بارهای ثقلی معمولاً خطی و پیشبینیپذیر است. اما در برابر بارهای جانبی، سازه ممکن است رفتار غیرخطی، تغییر مکان زیاد، و پاسخ دینامیکی نشان دهد.
تفاوت پنجم در تحلیل آنهاست. تحلیل بارهای ثقلی معمولاً با روشهای ساده و استاتیکی انجام میشود. اما برای بارهای جانبی، بهویژه زلزله، باید از روشهای پیشرفتهای استفاده شود که نیازمند مدلسازی پیچیده، نرمافزارهای تخصصی و شناخت دینامیک سازه است.
در نهایت، تأثیر این بارها در کنترل طراحی متفاوت است. در ساختمانهای کوتاهمرتبه، معمولاً بار ثقلی حاکم است. ولی در ساختمانهای بلند یا مناطق با خطر لرزهخیزی بالا، بار جانبی، طراحی سازه را کنترل میکند و تعیینکننده ابعاد اجزا و سیستمهای مقاوم جانبی میشود.
نقش اجزای مختلف سازه در تحمل این بارها
اعضای مختلف سازه رفتار متفاوتی در برابر بارهای ثقلی و جانبی دارند. ستونها عمدتاً تحت اثر بارهای ثقلی در فشار محوری قرار دارند، اما در صورت وجود بار جانبی ممکن است همزمان در معرض خمش نیز قرار گیرند. تیرها، بهویژه تیرهای میانی سقف، تحت بار ثقلی در خمش و برش هستند، ولی اگر نیروهای جانبی به سازه وارد شود، ممکن است این تیرها برای انتقال نیرو به دیوار برشی یا بادبندها درگیر رفتار خمشی جانبی نیز شوند.
دیوارهای برشی و بادبندها از اجزای کلیدی در مقابله با بار جانبی هستند. دیوار برشی عمدتاً برای کنترل تغییر مکان نسبی طبقات و کاهش احتمال کمانش ستونها به کار میرود. بادبندها، بهویژه در سازههای فولادی، با رفتار کششی-فشاری خود نیروهای افقی را به زمین منتقل میکنند. در طراحی سازه، انتخاب نوع سیستم مقاوم جانبی باید بر اساس نوع بار جانبی حاکم، ارتفاع ساختمان، نوع مصالح و شرایط معماری انجام شود.
اهمیت آییننامهها در تحلیل این دو نوع بار
مقررات ملی ساختمان ایران بهویژه در مبحث ششم (بارگذاری) و مبحث نهم (طراحی سازههای بتنآرمه) و همچنین آییننامه زلزله (استاندارد 2800)، برای هر یک از این بارها دستورالعملهای مشخصی تعیین کردهاند. در این آییننامهها، ضرایب بارگذاری، ترکیب بارها، حداقل مقادیر قابلقبول، و روشهای تحلیل ارائه شدهاند تا مهندسان در طراحی دچار خطای فنی نشوند.
در طراحی سازههای مقاوم در برابر زلزله، تنها لحاظ کردن بار ثقلی کافی نیست. باید از همان ابتدای طراحی، مدل سازه بهگونهای باشد که بتواند بارهای جانبی را نیز با شکلپذیری مناسب و بدون آسیب جدی تحمل کند.
نتیجهگیری
بارهای ثقلی و جانبی هر دو نقش اساسی در پایداری و ایمنی سازه دارند. اگرچه بارهای ثقلی همواره و در همه ساختمانها وجود دارند، اما بارهای جانبی بهخصوص در مناطق زلزلهخیز میتوانند خطرات جبرانناپذیری بهدنبال داشته باشند. یک مهندس حرفهای، پیش از هر چیز باید بهدرستی این دو نوع بار را بشناسد، ویژگیهای هر کدام را درک کند، و بتواند مناسبترین راهحلها برای مقابله با آنها را در طراحی به کار گیرد.
طراحی سازه بدون درک تفاوت این دو نوع بار، میتواند منجر به ساخت سازهای شود که در ظاهر مستحکم است، اما در برابر زلزله یا باد شدید آسیبپذیر و حتی فروپاشنده خواهد بود. بنابراین، مهندسی موفق و مسئولانه نیازمند درک عمیق و طراحی همزمان بر اساس هر دو نوع بار است.
