در سازههای بتنی، آرماتورها بهطور کلی وظایف متفاوتی دارند؛ برخی برای مقاومت در برابر بارهای ثقلی، برخی برای مقابله با نیروهای جانبی و برخی دیگر برای مسائل خاصی همچون انقباض و انبساط حرارتی بتن. یکی از این موارد خاص، استفاده از آرماتورهای حرارتی است؛ موضوعی که در اجرا گاهی کماهمیت تلقی میشود، در حالی که از منظر عملکرد سازه، جزئی حیاتی محسوب میشود.
مفهوم آرماتور حرارتی چیست؟
آرماتور حرارتی یا آرماتور کنترل ترک حرارتی، میلگردی است که برای جبران انقباض بتن در حین خشک شدن و تغییرات دمایی بهکار میرود. همانطور که میدانیم، بتن در هنگام گیرش و خشک شدن، دچار جمعشدگی (shrinkage) شده و همچنین با نوسانات دمای محیط، انبساط و انقباض حرارتی پیدا میکند. اگر این تغییرات بدون مهار باقی بمانند، ممکن است ترکهای سطحی و بعضاً عمیقی در بتن ایجاد شود که به مرور زمان، دوام سازه را کاهش داده و مسیر نفوذ رطوبت، یون کلر و سایر عوامل مخرب را باز میکند.

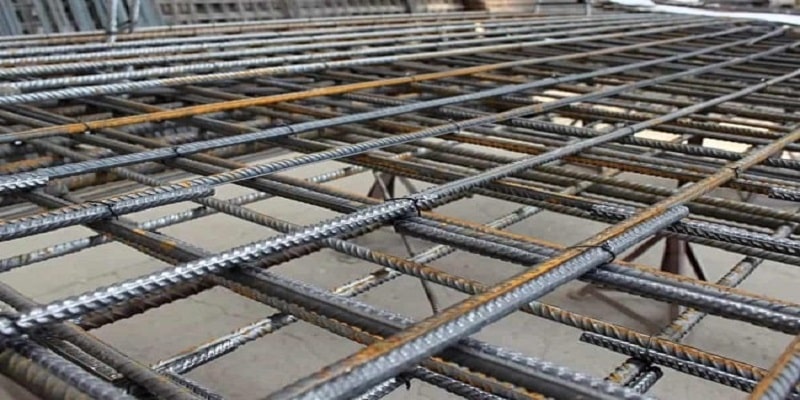

برای مقابله با این پدیده، آرماتورهایی بهصورت افقی یا شبکهای در داخل دال، دیوار یا سایر اجزای سطحی بتنی تعبیه میشوند تا نیروهای کششی ناشی از تغییر حجم را کنترل کنند.
محلهای رایج استفاده از آرماتور حرارتی
- دالهای بتنی (سقفها): مخصوصاً در دالهایی که باربری یکطرفه دارند و آرماتورهای اصلی در یک جهت متمرکز شدهاند، در جهت عمود بر آرماتور اصلی، آرماتور حرارتی اجرا میشود.
- دیوارهای برشی یا دیوارهای حائل: در این عناصر، بهویژه در شرایطی که در معرض تابش خورشید یا تغییرات دمایی هستند، آرماتور حرارتی در سطح جانبی دیوار بهصورت افقی و عمودی اجرا میشود.
- کفسازیهای بتنی گسترده: در کفهایی که سطح بزرگی دارند، مثل پارکینگها یا سولهها، برای جلوگیری از ترکهای ناشی از جمعشدگی، استفاده از آرماتور حرارتی بسیار مهم است.
نکات اجرایی مهم در نصب آرماتور حرارتی
- پیوستگی مناسب با بتن: آرماتور حرارتی باید بهخوبی در بتن محصور شود تا بتواند ترکها را کنترل کند. استفاده از فاصلهنگهدارها (اسپیسر) برای حفظ پوشش بتنی الزامی است.

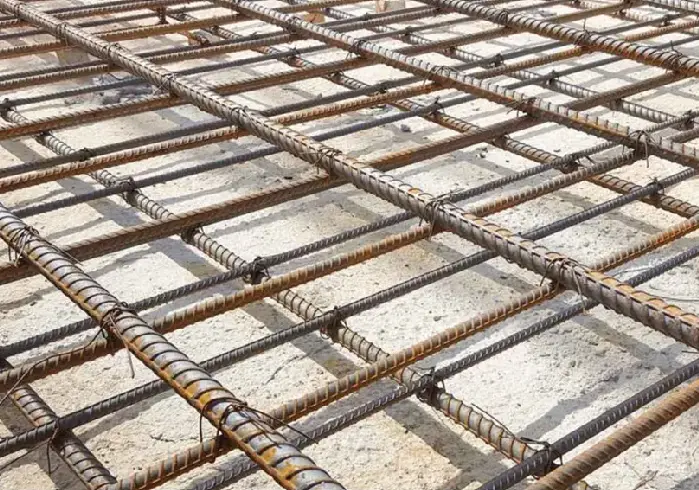

- اتصال صحیح در تقاطع میلگردها: برای ایجاد یک شبکه مؤثر، میلگردهای حرارتی باید در تقاطعها با سیم آرماتوربندی بسته شوند.
- مکانیابی مناسب در مقطع: در دالها، این آرماتورها در بالا یا پایین دال و در ناحیه کششی قرار میگیرند. در دیوارها نیز به فاصله مشخص از سطح خارجی قرار داده میشوند.
- درزهای اجرایی و قطع بتنریزی: اگر در حین بتنریزی درز اجرایی داشته باشیم، آرماتورهای حرارتی باید بهگونهای در نظر گرفته شوند که پیوستگی بین دو بخش بتن حفظ شود.
تفاوت آرماتور حرارتی با آرماتور توزیعی
گاهی این دو مفهوم با هم اشتباه گرفته میشوند. اگرچه در عمل ممکن است یک میلگرد، هم نقش حرارتی و هم توزیعی ایفا کند، اما از نظر مفهومی:
- آرماتور توزیعی برای توزیع تنشهای ناشی از بارگذاری متمرکز (مثلاً در دالهای یکطرفه برای توزیع بار روی تیرچهها) بهکار میرود.
- آرماتور حرارتی برای مقابله با ترکهای ناشی از جمعشدگی و تغییر دماست.
در برخی موارد، این دو عملکرد همپوشانی دارند و یک نوع میلگرد میتواند هر دو نقش را ایفا کند.
اهمیت آرماتور حرارتی در دوام و ایمنی سازه
اگرچه آرماتور حرارتی تأثیر مستقیمی بر ظرفیت باربری سازه ندارد، اما نقشی مهم در دوام، زیبایی و پایداری بلندمدت سازه ایفا میکند. ترکهای ناشی از حرارت، حتی اگر سازه را دچار فروپاشی نکنند، میتوانند مسیر نفوذ عوامل مخرب مانند آب، رطوبت و یون کلر را باز کرده و باعث زنگزدگی میلگردها و کاهش مقاومت بتن در طول زمان شوند.
از این رو، در سازههایی که عمر طراحی بالا یا شرایط محیطی سختی دارند (مثل مناطق گرم و خشک، یا سازههای ساحلی)، استفاده از آرماتور حرارتی الزامی و حیاتی است.
نتیجهگیری
آرماتور حرارتی، یکی از اجزای بهظاهر ساده اما بسیار مهم در طراحی و اجرای سازههای بتنی است. این آرماتورها وظیفه کنترل ترکهای ناشی از جمعشدگی و تغییرات دمایی را دارند و نقشی کلیدی در حفظ یکپارچگی و دوام سازه ایفا میکنند. در طراحی و اجرای صحیح سازههای بتنی، بیتوجهی به این میلگردها میتواند هزینههای جبرانناپذیری در آینده به همراه داشته باشد.
